ЭЛРС МИНИ 1

Тип: ISM

Процессор ESP8285

SMD 2 Чип 4 ГГц Керамическая антенна Диапазон частот: от 2400 МГц до 2500 МГц

Частота обновления приема: 500 Гц. Верхний предел

Частота обновления приема: нижний предел 25 Гц

Рабочее напряжение: 5 В

Вес: 0,44 г

Размер: 10 мм * 10 мм * 5 мм Рабочее соглашение: КРСФ (Бетафлайт)

ЭЛРС МИНИ 2

Тип: ISM

Процессор ESP8285

Всенаправленная T-антенна 2,4 ГГц

Диапазон частот: от 2400 МГц до 2500 МГц

Частота обновления приема: 500 Гц _ верхний предел

Частота обновления приема: нижний предел 25 Гц

Рабочее напряжение: 5 В

Вес: 0,42 г (без антенны)

Размер: 10 мм * 10 мм * 3 мм Рабочее соглашение: КРСФ (Бетафлайт)

Внедрение продукции

Приемники серии CYCLONE основаны на архитектуре и программах с открытым исходным кодом ExpressLRS.

Выпущено 3 типа модулей приемника RX. Оба используют ESP8285 MCU.

Прошивку можно обновить через WIFI, что очень удобно.

Нажмите, подключитесь к этой точке доступа через компьютер или мобильный телефон, Пароль будет отправлен, затем вы можете посетить 10.0.0.1, чтобы загрузить прошивку приемника.

Отличия продукта

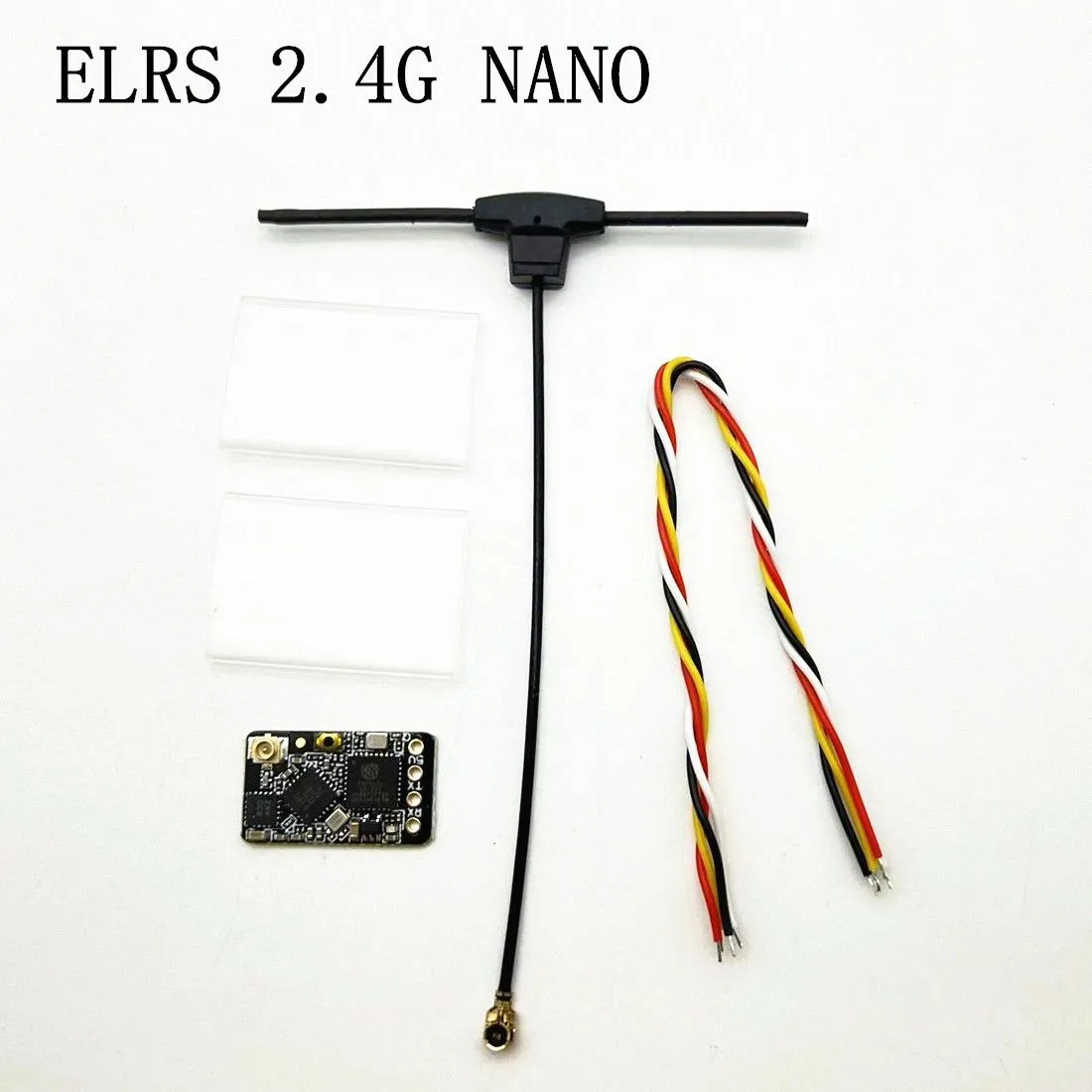

Приемник Nano 2400RX с усилителем мощности (PA + LNA).

Выход телеметрии 100 мВт и Лучшая чувствительность на больших расстояниях с антенной IPEX Gen 1База, с внешней дипольной антенной Т-типа (по индивидуальному заказу профессиональной Фабрики, каждая антенна проходит испытание аппаратуры индустрии, для обеспечения качества).Благодаря низкой задержке и высокой частоте обновления радиочастотных модулей приемников ELRS Nano они идеально подходят для FPV и FPV дальнего радиуса действия. В то же время эти приемники имеют сверхлегкие и сверхмалые размеры.На приемнике ELRS Mini 1 нет PA/LNA _ поэтому его мощность телеметрии такая же, как у радиочастотного чипа SX1280 - имеет такую же мощность-17 мВт.

Использование высокоэффективной керамической антенны пагоды уместно в ограниченном пространствеНа приемнике ELRS Mini 2 нет PA/LNA, поэтому его мощность телеметрии такая же, как у радиочастотного чипа SX1280 - имеет такую же мощность-17 мВт. Принять антенную базу IPEX 1-го поколения с диполем.Антенна Sub-T (настроена профессиональной фабрикой, каждая антенна была протестирована профессиональными инструментами, чтобы гарантировать качество, малый вес и прочность)

Процедура привязки:

1.После того, как приемник подключен к полетному контроллеру, подайте питание на Полетный контроллер путем подключения USB. Вставить в первый разПосле USB отключите USB, как только увидите, что светодиодный индикатор на приемнике погаснет. Повторить операцию один раз,Когда USB подключен в третий раз, светодиод начнет мигать дважды, что означает, что приемник находится в режиме сопряжения.

2.Правильно подключите модуль ES24TX или модуль тюнера DIY 2,4G ELRS к пульту дистанционного управленияПосле этого Скопируйте файл ELRS.LUA на SD-карту на пульте дистанционного управления, Каталог-SD.Карта/Сценарии/инструменты, затем запустите ELRS.LUA для операции привязки.

3.После успешной привязки светодиод на приемнике всегда будет гореть, и сигнал телеметрии также может быть получен.Нет.

4.Значение состояния светодиода приемника:

Приемник PP: всегда включен, частотное сопряжение успешно или соединение и связь в норме, двойные мигающие светодиоды находятся в частотном сопряжении, медленно мигающий светодиод не может принимать сигнал передатчика
